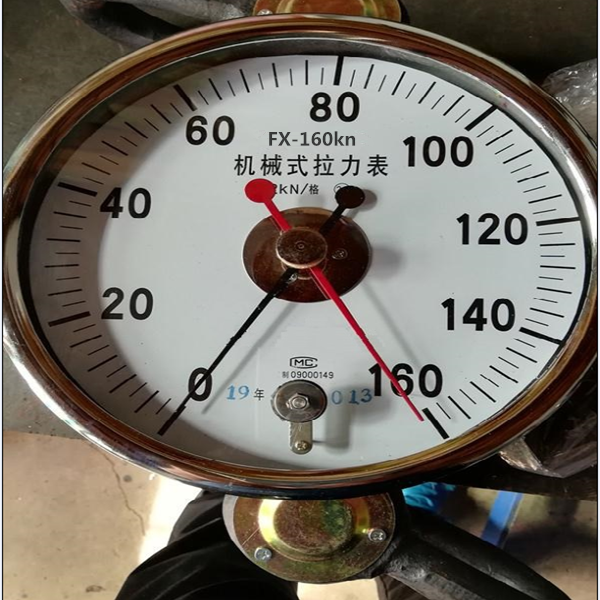

钢丝绳用160KN动力载荷测力计、8T瞬时值拉力检测仪表
钢丝绳用160KN动力载荷测力计、8T瞬时值拉力检测仪表
产品可供江河运输、海洋捕捞的拉力测量;可供捞海带及其他海产品时重量计量;可供各种机械设备的牵引力测量;可供电力行业高压线布线的拉力计量;可供工程建筑、皮带运输机的引力测量;可供各种安全装备的抗拉力测量。可以测量在静力载荷和动力载荷下牵引阻力的瞬时值,表盘上红针可以读取在测量过程中的大拉力值。
技术参数
1.精确度等级为2.0。
2.测量范围为0–200kN。
3.灵敏度小于或等于满量程载荷的0.5%
4.过载能力为允许载荷超出大测值50%
该产品具有使用方便、读数清晰、性能稳定、安全可靠、价格低廉等优点,在国内各行业都有应用。
二、结构及工作原理
1、结构分三部分:连接件部分、放大装置部分、显示部分。
2、工作原理
当作用力通过连接件作用在变形体上,使之产生弹性变形,在弹性范围内,变形量与作用力基本成正比,这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大,通过指针在表盘上的指示读出作用力的值。
三、主要技术参数
1、仪表准确度为2.0级
2、引用误差≤±2%F.S
3、测力仪表的灵敏度应小于或等于满量程载荷0.5%
四、型号、测量范围、外形尺寸、重量
测力计型号 |
测量范围(kN) |
外形尺寸(mm) |
重量 (Kg) |
||
A |
B(Ф) |
C |
|||
FX-10kN |
0-10 |
620 |
225 |
160 |
16 |
FX-30kN |
0-30 |
||||
FX-50kN |
0-50 |
||||
FX-80kN |
0-80 |
620 |
225 |
160 |
16.5 |
FX-120kN |
0-120 |
650 |
225 |
160 |
20 |
FX-200kN |
0-200 |
||||
FX-C-80 |
0-80 |
650 |
280 |
160 |
17.5 |
FX-C-120 |
0-120 |
650 |
280 |
160 |
20 |
FX-C-160 |
0-160A |
||||
FX-CY-80 |
0-80 |
650 |
280 |
160 |
17.5 |
FX-CY-120 |
0-120 |
650 |
280 |
160 |
20 |
FX-CY-160 |
0-160 |
注:作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
五、使用方法
1、两端的拉环通过绞链与力源连接(如使用钢丝绳或其它可自由转动的联接件)。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
2、为防止意外,在表后应备装一条保护钢丝绳。
3、调零:在加载之前,用搬手将表盘零点调到与表针重合位置上。
4、检查装卡状态,确认装卡牢固后方可加载。
